نقطه شیرین تولید در فلزکاری با رول صفحه دو رول
نقطه قوت دستگاه سرعت آن در تشکیل حجم بالایی از ورق نازک است.
اصول اولیه ماشین دو رول
در یک تنظیم معمولی دو رول، ورق بین رول بالایی فولادی و رول پایینی اورتان بسیار بزرگتر تغذیه می شود. یورتان به ورق اجازه می دهد تا با ابزار بالایی منطبق شود. قطر رول بالایی شعاع سیلندر قابل دستیابی را دیکته می کند و برای تشکیل قطر متفاوت به سنبه متفاوتی نیاز است - لوله ای که روی رول بالایی بلغزد. استحکام رول یورتان قابلیت ضخامت دستگاه را محدود می کند. هنگامی که مواد به ضخامت خاصی می رسد، رول یورتان به اندازه کافی قوی نیست که بتواند مواد را نگه دارد و آن را در برابر رول بالایی به قطر محکم خم کند.
همه اینها باعث می شود که راه اندازی دو رول مخصوصاً برای کاربردهای با حجم بالا که شامل ورق فلزی نازک است مناسب باشد. اپراتور نیازی به خم شدن قبل یا صرف زمان برای تغییر موقعیت رول ها ندارد. دیدن چنین سیستم هایی که با نوار نقاله و روباتیک یکپارچه شده اند، ورق تغذیه و استوانه های نورد شده را از رول بالایی جدا می کنند، غیرعادی نیست.
نقطه ضعف اصلی دو رول، ابزار کاری آن است. اگر اپراتورها باید قطر دیگری تشکیل دهند، باید از سنبه متفاوت در رول بالایی استفاده کنند. و اگر رول یا سنبه دیگری در دسترس نباشد، ممکن است نیاز به توسعه ابزار باشد. بگویید شما یک 4 اینچی دارید. رول بالایی دارد اما میخواهید یک قطره 12 اینچی رول کنید. سیلندر. این فروشگاه یک سنبه لوله با OD ایجاد می کند که بر اساس آزمایش، به اپراتور اجازه می دهد تا قطر 12 اینچی را بچرخاند. روی دستگاه دو رول و این همیشه یک روند ساده نیست. OD سنبه باید برای ضخامت ماده و استحکام تسلیم خاصی تنظیم شود، و مواد را به درستی به اورتان فشار دهد تا قطر صحیح تولید شود.
از این رو، سنبه لوله باید تا یک قطر خاص ماشینکاری شود تا بتواند کاربرد را برآورده کند. قدرت تسلیم نیز وارد معادله می شود. یک راه اندازی ممکن است یک سنبه لوله برای 14-ga داشته باشد. فولاد نرم و سنبه لوله متفاوت برای 14-ga. ضد زنگ، حتی اگر هر دو ماده به یک قطر نورد شوند. همه اینها گفته شد، چنین توسعه ابزاری می تواند ارزش آن را داشته باشد، به ویژه برای برنامه های کاربردی با حجم بالا. با ابزار مناسب، یک سیستم دو رول میتواند سریعترین راه برای رول کردن حجم بالا از ورق فلزی نازک باشد.
از این رو، سنبه لوله باید تا یک قطر خاص ماشینکاری شود تا بتواند کاربرد را برآورده کند. قدرت تسلیم نیز وارد معادله می شود. یک راه اندازی ممکن است یک سنبه لوله برای 14-ga داشته باشد. فولاد نرم و سنبه لوله متفاوت برای 14-ga. ضد زنگ، حتی اگر هر دو ماده به یک قطر نورد شوند. همه اینها گفته شد، چنین توسعه ابزاری می تواند ارزش آن را داشته باشد، به ویژه برای برنامه های کاربردی با حجم بالا. با ابزار مناسب، یک سیستم دو رول میتواند سریعترین راه برای رول کردن حجم بالا از ورق فلزی نازک باشد.
قابلیت ها و محدودیت ها

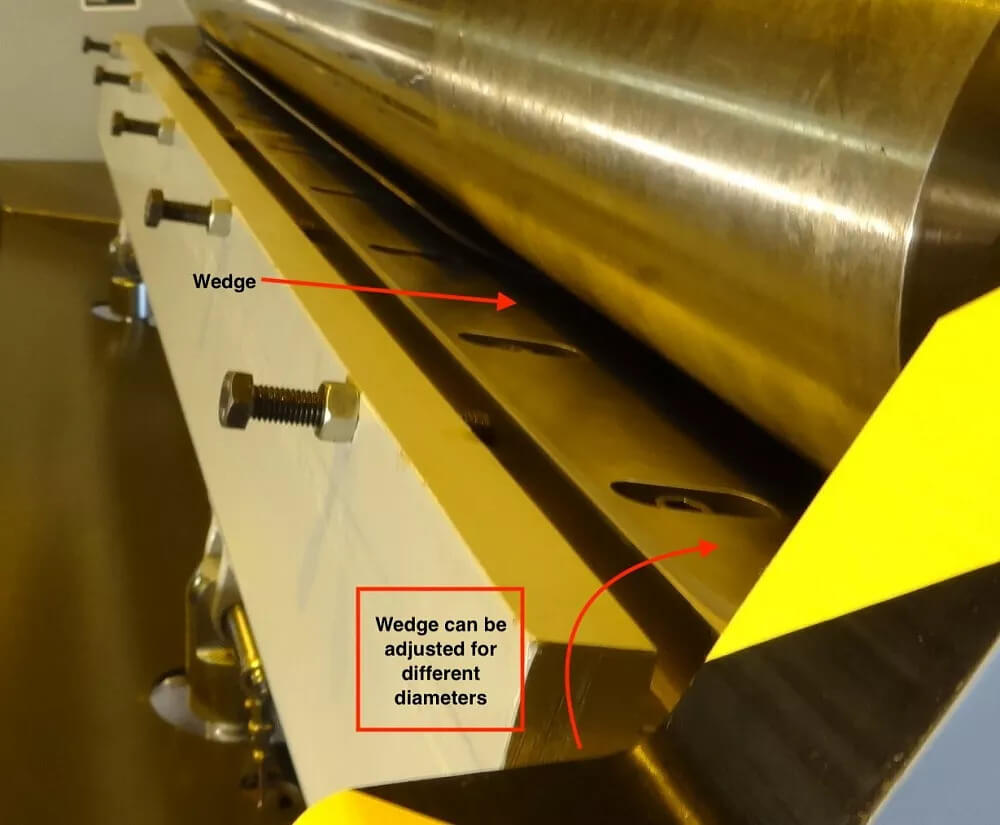

فیزیک پشت نورد در هیچ سیستم دو رول تغییر نمی کند، خواه این سیستم یورتان سنتی باشد یا در سیستمی که از گوه خمشی استفاده می کند. مانند پسرعموهای سه و چهار رول خود، سیستم های دو رول از رول های تاج دار استفاده می کنند - که هر کدام برای محدوده ضخامت و مواد خاصی طراحی شده اند - تا اثرات انحراف را کاهش دهند. اگرچه خم شدن دو رول شامل یک مرحله پیش خمش نمی شود، اما هنوز یک بخش باریک صاف در لبه باقی می گذارد.
اثرات جاذبه نیز از بین نمی روند. اگر یک سیستم دو رول یک ورق مخصوصاً نازک را تشکیل دهد، حتی در قطرهای کوچکتر تحت وزن خود بدون تکیه گاه بالای سر فرو می رود. (توجه: ماشینهای معمولی دو رول، استوانههای نازک را به قطرهای بسیار بزرگ نمیپیچانند، فقط به این دلیل که چنین قطعاتی از یکپارچگی ساختاری برخوردار نیستند. در تنظیمات معمولی، سیلندرهای نورد گیج نازک از یک سیستم دو رول به اندازهای کوچک هستند که با دست جدا شوند. .)
ماشینهای دو رول نیز به اپراتورها این امکان را نمیدهند که رولها را برای ایجاد مخروطها یا سایر خمهای چند شعاع کج کنند. به ندرت دیده می شود که یک دستگاه دو رول یک مخروط بپیچد. اگر این کار را کرد، از رول بالایی مخروطی برای انجام این کار استفاده می کند. رول بالایی مخروطی به عنوان یک ابزار اختصاصی طراحی شده برای تولید مخروط های خاص عمل می کند.
این دستگاه صفحه دو رول برای نوردورق هم استفاده میشود
منبع:thefabricator
